　　usb转串口其实也可以说成是usb和串口相互转换，原理主要分为下面几部分：

　　通信协议的相互转换

　　通过电平的相互转换

　　通过芯片来实现上面的转换

　　一般主流的是能过pl2303来实现上面的转换，而主要的芯片就在串口后端的位置，通过芯片来实现转换，同时也需要专门的驱动才可以正常实现！

　　usb转串口原理图完全解读

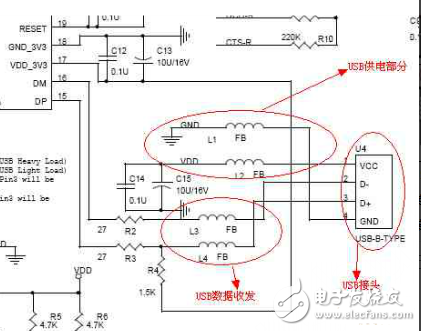

　　usb接口：主要由3部分组成：usb接头、usb供电、usb数据收发，其原理如如下：

　　1.usb接头：提供usb物理接口，通过usb线与usb设备进行连接。

　　2.usb供电：整个usb转串口线无需外接电源，直接使用usb供电即可。

　　3.usb数据收发：usb接口与usb转串口芯片主芯片（pl2303）的通讯。

　　usb转串口主芯片：

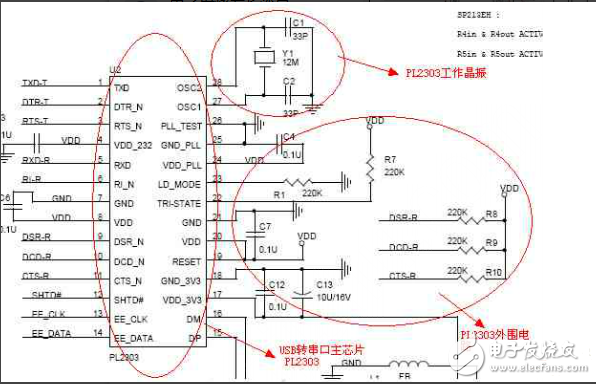

　　usb转串口主芯片模块，usb转串口主芯片是电路的核心部分，提供usb和串口的桥转换，它主要由三个部分组成，分别是usb转串口芯片pl2303、pl2303工作晶振和pl2303外围电路。

　　1.usb转串口主芯片：usb转串口芯片内部功能框图如下：

　　2.pl2303工作晶振：提供pl2303工作时钟，最大支持12m频率。

　　3.pl2303外围电路：依据pl2303数据手册要求添加外围电路，具体各外围电路功能，见pl2303手册。

　　rs232接口：

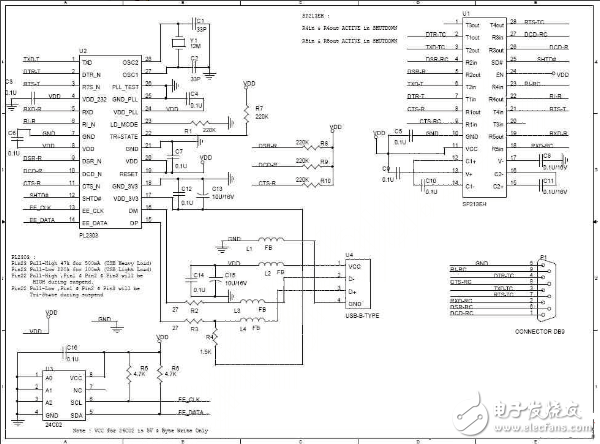

　　rs232接口部分实现串口rs232电平与ttl电平的转换。模块原理图如下，主要由2个部分组成，sp232eh芯片、串口接口。

　　1.sp213eh芯片：将sp2303的ttl电平的串行接口，转换成普通的rs232电平。以及将普通的rs232电平电平转换成ttl电平串行接口。

　　2.标准的db9公头，可以直接设备进行数据通信。

　　usb转串口驱动的实现原理是什么？

　　usb之间的通信，需要执行usb协议，com口之间的通信，需要执行对应的串口协议；

　　所谓的驱动，就是去执行相应的协议；

　　比如说：原始数据，是红色的，通过usb接口传输时，就被打包变成为五颜六色，而在另一头的usb接口就将接收到的五颜六色数据进行解包，再还原为红色，然后再送到com口，再被打包成为绿色并传输，而在另一头的com接口就解包数据，又还原为红色；

　　而一般的手提有usb口而没有com口，又是如何虚拟出com口来的呢，关键的钥匙就在要接入usb口的元器件上，元器件内部上写有这样的要求，同时手提上的操作系统或者第三方软件就会明白他要做什么；
