听说一直有人都想要一期pads的无模命令对照表？
pads无模命令大全
1、do命令：在layout中孔的切换。

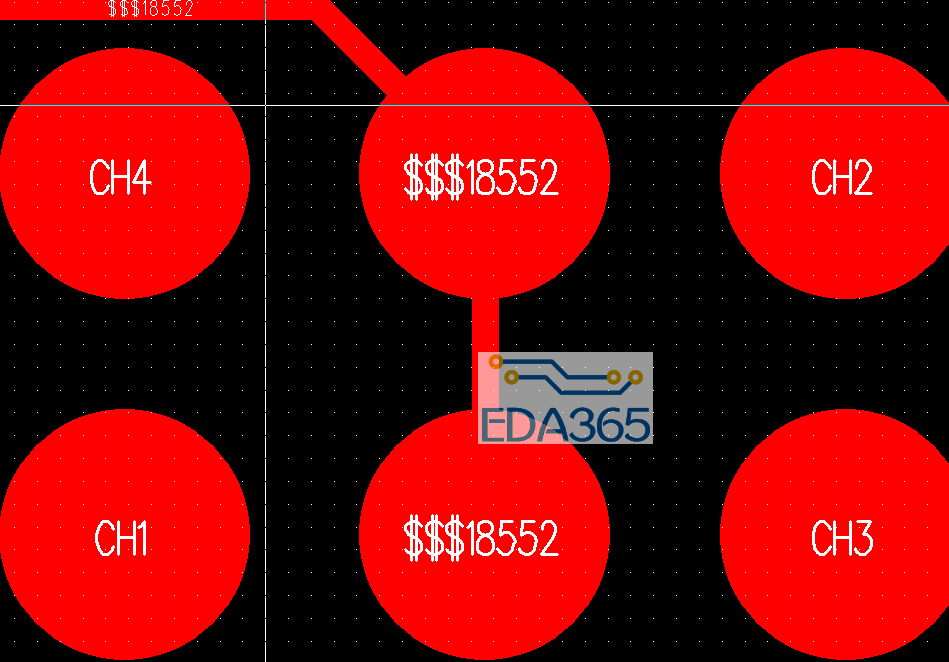

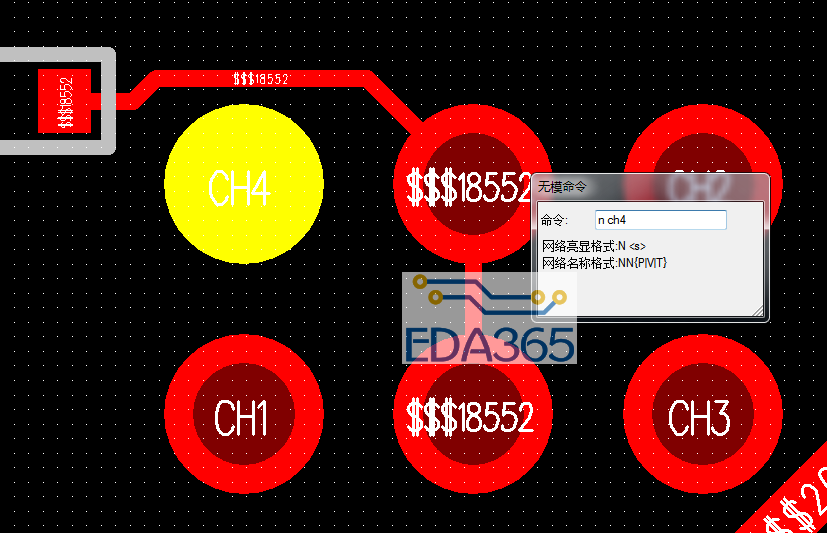

2、n命令：高亮网络，如（n ch4）便可以高亮gnd的网络；ctrl ＋u 便可以取消高亮网络。

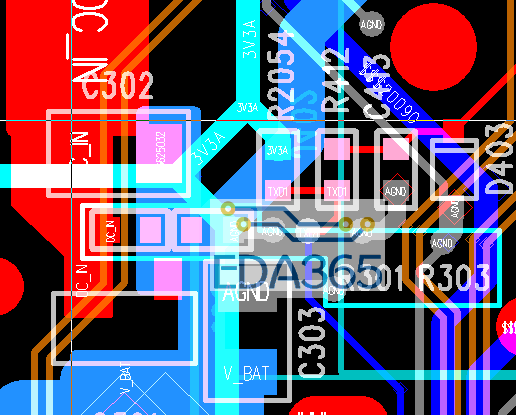

3、o命令：切换pcb上元素透明显示，一般在pcb中 关于铜箔的覆盖有些线和孔会看不到 可以通过无模命令 “o”查看。
4、po命令：切换走线层自动铺铜显示；在layout中查看走线时，可以通过“po”来关闭pcb的覆铜。
5、spo命令：切换混合层自动覆铺铜显示；在layout中存在有混合平面层时，可以通过“spo”来关闭pcb的覆铜。

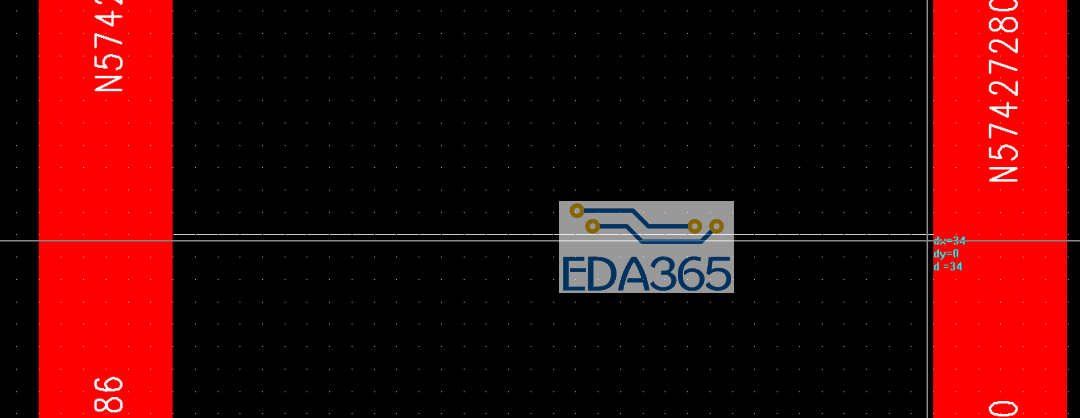

6、q命令：快速测量命令；（例如）通过无模命令q 便可以快速知道两线之间的距离是多少。

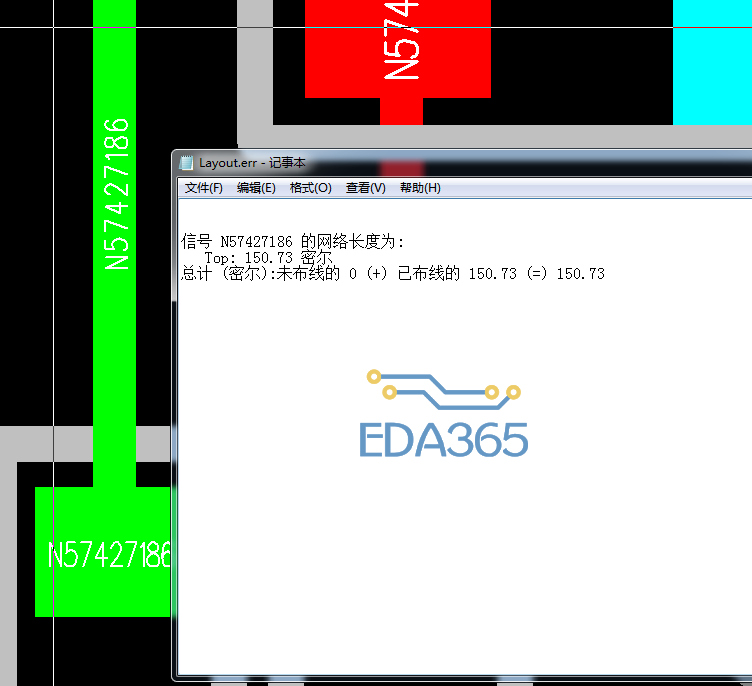

7、ql命令：快速显示长度报告；选中某个网络，输入无模命名“ql”便可以显示该网络长度的信息。

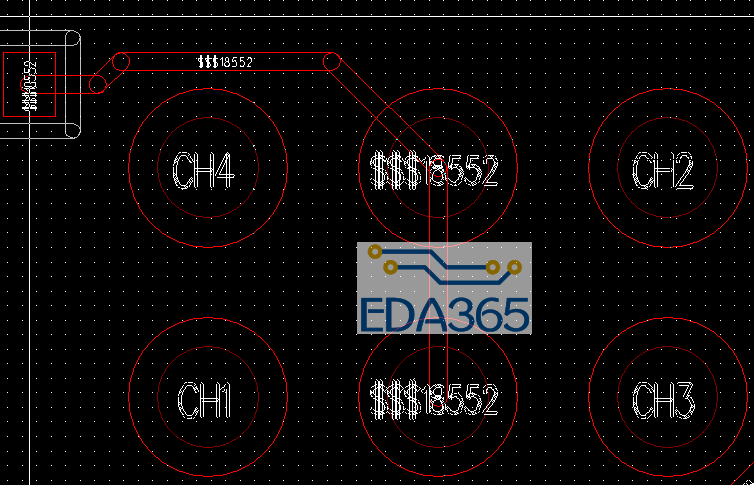

8、r命令：改变显示线宽；输入r＋线宽，便可改变pcb中显示线宽。
9、t命令：透明显示切换，多层板上常使用。可以通过输入无模命令t 来查看每一层的线路。
10、umm命令：将当前设计单位切换为公制单位（mm）。
11、um命令：将当前设计单位切换为英制单位（mil）。
12、w命令：改变走线的线宽，通过输入无模命令 （w＋ 所要改变的线宽）。
13、g命令：设计格点设置；通过输入无模命令（g＋ 所要改变的格点），如g25，设置设计格点为25。
14、gd命令：设计显示格点设置；通过输入无模命令（gd＋ 所要显示的格点），如gd25，设置显示格点为25。
15、s命令：跳转到绝对坐标；通过输入无模命令 （s＋ x，y）跳转到相对应的坐标，如s 100 100，跳转到坐标位置为（100，100）。
16、sx命令：y轴位置不变，跳转到x轴的绝对坐标。
17、sy命令：x轴不变，跳转到y轴的绝对坐标。
18、sr命令：跳转到相对坐标；通过输入无模命令 （sr＋x，y），如sr 100 100，跳转到坐标位置为（当前位置x＋100，当前位置y＋100）。
19、ss命令：检索并选中器件；如ss r1，搜索r1器件。
20、aa命令：任意角度布线；通过输入无模命令aa，来切换走线的角度为任意角度。
21、ad命令：45度角布线；通过输入无模命令ad，来切换走线的角度为45角度。
22、ao命令：直角布线；通过输入无模命令ao，来切换走线的角度为直角。
