集成运放参数非常多，因此对应的种类和型号也很多，如何选型一直是众工程师头痛的问题。在进行电路设计时选用何种类型和型号，应根据系统对电路的要求加以确定。在通用型满足要求时，应尽量选用通用型，因其价格低、易于购买。专用型运放是某一项性能指标较高的运放，它的其他性能指标不一定高，有时甚至可能比通用型运放还低，选用时应充分注意。此外，选用时除满足主要技术性能参数外，还应考虑性能价格比。性能指标高的运放，价格也会较高。在选用时无特殊要求，应优先选用通用型和多运放型的芯片。

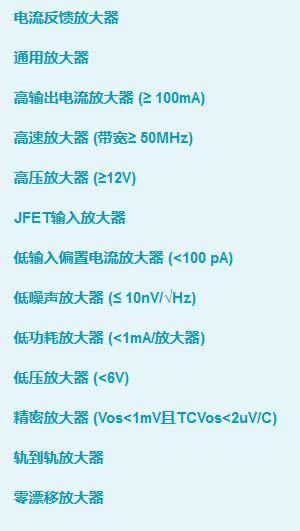

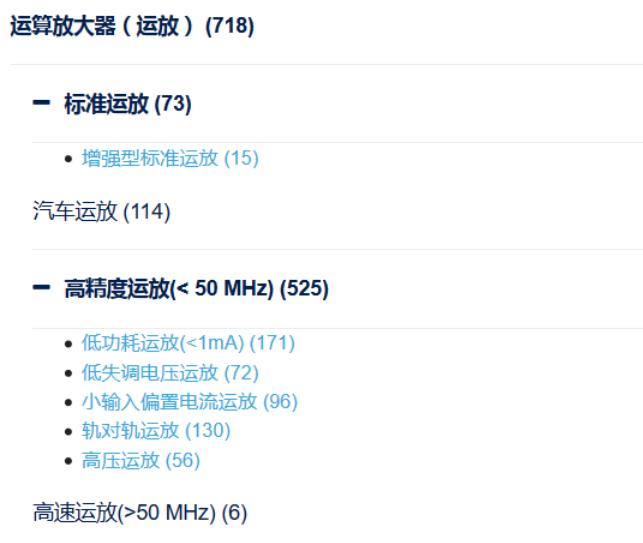

             ti运算放大器种类

             st运算放大器种类

             adi运算放大器种类

如图所示，不管哪家公司都有着种类繁多的放大器

ti放大器产品部副总裁兼总经理amichai ron表示，放大器选型有三种方式：“第一种方式，如果工程师知道他们所要选择的运算放大器的相关参数的话，他们可以在ti凯发旗舰官网上，通过输入相应的参数，快速地找到合适的运算放大器。第二种方式，工程师可以在ti凯发旗舰官网上，通过查找相关应用，从相应的子系统参考电路中找到合适的放大器。第三种方式，也是ti为工程师们提供的非常便捷的搜索方式。工程师们可以在ti凯发旗舰官网上通过搜索相应的终端应用，从我们针对该应用提供的相应的参考设计中获得合适的运算放大器。”

              ti放大器产品部副总裁兼总经理amichai ron

ron说道：“我们了解选择合适的放大器对工程师而言非常的重要，但又非常复杂，所以在ti凯发旗舰官网上我们提供了许多方式帮助工程师们快速地找到合适的放大器。他们可以通过参数筛选、子系统参考电路搜索及参考设计搜索在ti凯发旗舰官网上快速地找到合适的运算放大器。”

目前，为了工程师更好的进行放大器信号链开发，ti打造了一些参考设计，选用了一些比较典型的应用场景，用ti最好或性价比最高的运放搭成典型应用电路。ron介绍到，“目前，ti提供40个运算放大器和adc一起搭成典型应用电路，包括原理图，仿真结果等都已发布在了凯发旗舰官网上。工程师不用再去思考系统凯发旗舰的解决方案到底要花多少运放和比较器搭建系统，因为这已经是最优化，性价比最高的方案。”

此外，ti还针对运放提供了一系列增值服务，包括众多免费工具、视频教程、参考书、手册等等，以及tina-ti 仿真软件，和德州仪器中文凯发旗舰的技术支持社区等。

放大器还在不断进步着

“运算放大器的演变相对较慢，不容易被大家察觉。但ti正致力于将放大器产品的性能提升到更高的水平。”ron解释道：“我们看到市场对器件功耗的要求和集成度的要求不断变高，不光是对处理器来说，对信号链同样如此。特别是针对在工业、汽车及个人电子产品领域，放大器的发展旅程才刚刚开始，在未来，ti还会向市场推出更多、更好的放大器产品，不断扩充产品组合，为客户提供最适合他们系统的放大器。”

最小型的运算放大器——tlv9061

2月6日ti推出了世界上最小型的运算放大器tlv9061，仅占0.64mm2，且仍能够保持低功耗和高性能特性。

tlv9061运放具有三个特点：减少系统尺寸及成本、提供高性能设计以及提供更高的dc准确性。

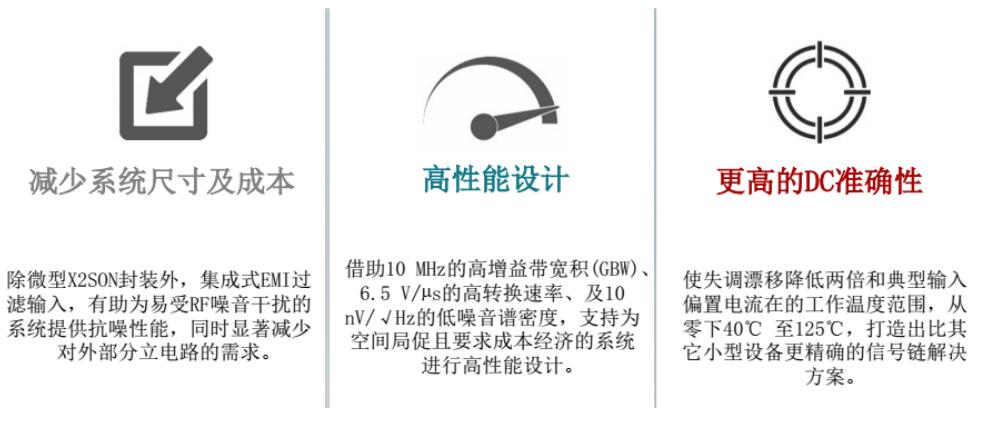

             tlv9061特性

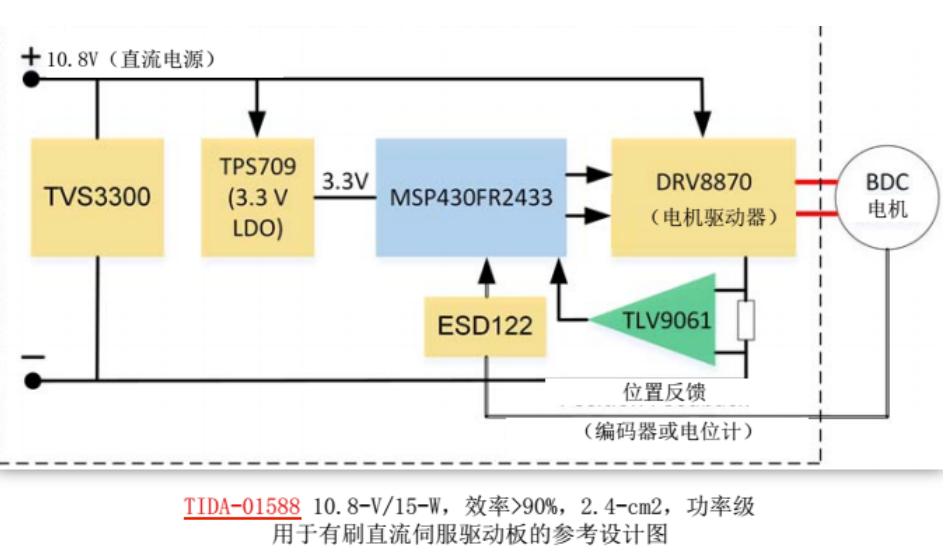

             为了突出tlv9061的优势，ti提供了相应的参考设计tida—01588，可以将该款运放的优势发挥得淋漓尽致，如图所示，tida-01588用于有刷直流伺服驱动板参考设计可达90%以上的效率。

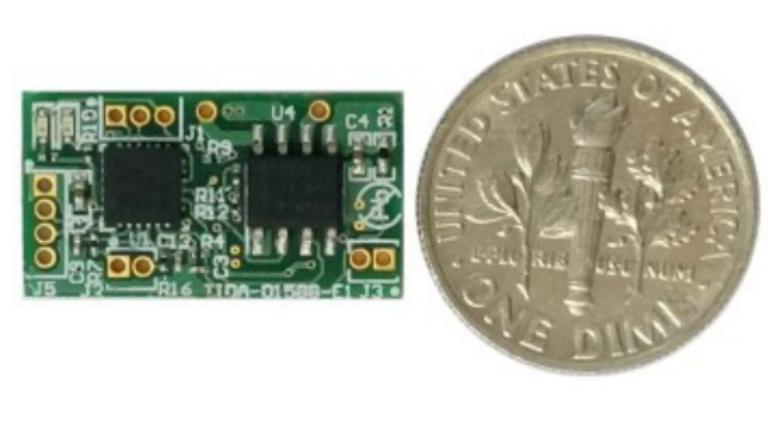

             最关键的是只有硬币大小

业界最小尺寸比较器——tlv7011

在tlv9061的基础上，ti开发出一系列具有同样尺寸的比较器。

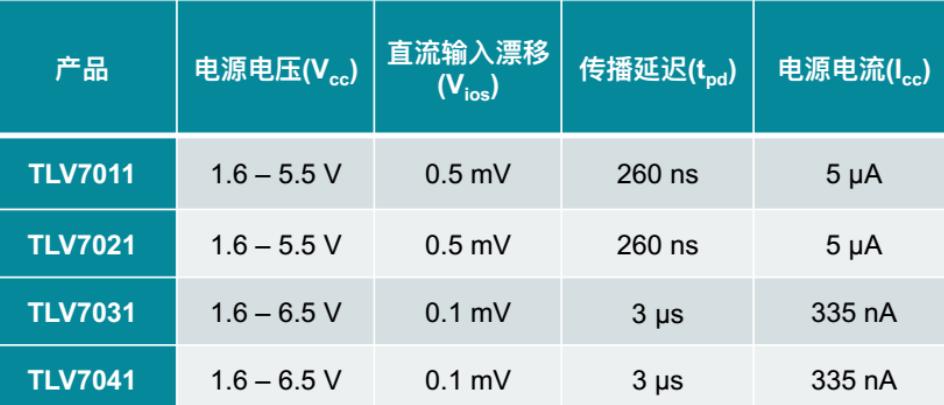

性能如图所示：

可能记不下来，但请记住一点，该产品功耗是具有相同反应时间的同类产品的50%。

零漂移功耗放大器——lpv821

ron表示，这是一款“集超高精度与极低功耗于一身的放大器”，能够降低60%功耗，且通过零漂移技术，使得精度更高。

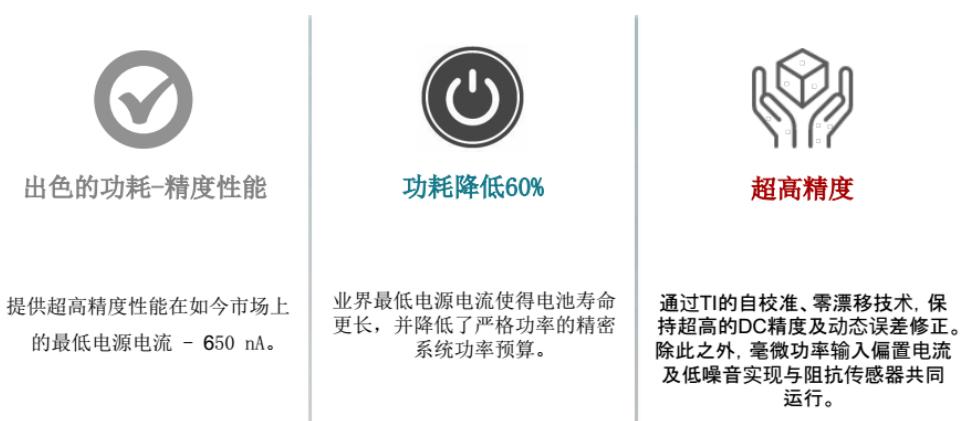

             lpv821特性

ti也根据lpv821的特点开发出工业用0-20ma传感器变送器系统。通过工业现场前端的感应节点，将4-20ma电流数据状态传到远端的控制中心，系统主要组成部分是lpv821和无线mcu组成的无线传感节点。“因为本身线上电流已经很低，还需要在上面取电给放大器和mcu工作，而且不会影响到整个系统的电流值，这对于功耗、尺寸、以及精度都有着更苛刻的要求。

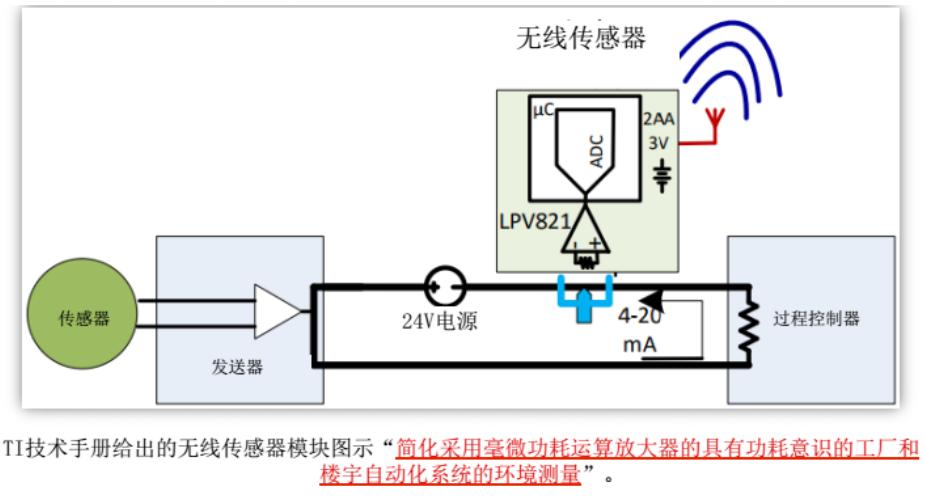

             如图所示，lpv821的特性可以确保实现工业信号无线化传输

ron表示，ti运放的发展方向主要有三点，包括小尺寸、低功耗以及高电压。“现在大部分高压运放在36v以下，越高的电压电池效率会更高，所以对有些系统来说需要更高的电压，现在的agv小车（自动导引运输车）电池需要40v以上。为此，ti会有更高压运放推出。”

同时，ron也强调汽车是ti非常重视的方向和领域，ti 会将大部分放大器都通过q100认证，支持工程师设计可靠、灵活的汽车系统，同时提高系统使用寿命、最大化效率并减少成本。
