在cortex-m3里,对于gpio的配置种类有8种:
(1)gpio_mode_ain 模拟输入
(2)gpio_mode_in_floating 浮空输入
(3)gpio_mode_ipd 下拉输入
(4)gpio_mode_ipu 上拉输入
(5)gpio_mode_out_od 开漏输出
(6)gpio_mode_out_pp 推挽输出
(7)gpio_mode_af_od 复用开漏输出
(8)gpio_mode_af_pp 复用推挽输出

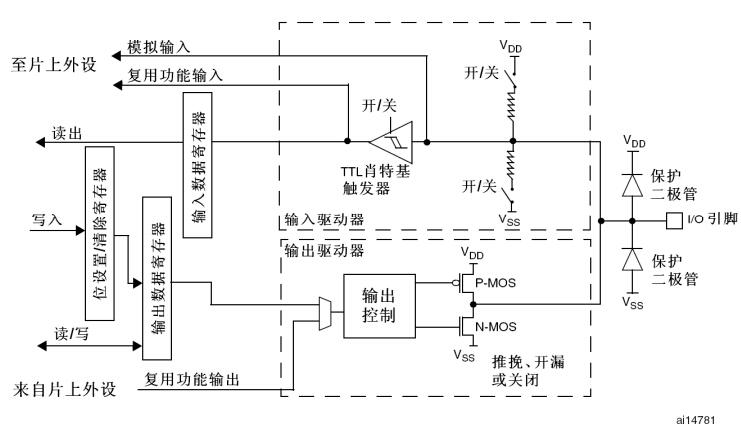

i/o端口位的基本结构
1、推挽输出
推挽电路是两个参数相同的三极管或mosfet,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时,两只对称的功率开关管每次只有一个导通,所以导通损耗小、效率高。输出既可以向负载灌电流,也可以从负载抽取电流。推拉式输出级既提高电路的负载能力,又提高开关速度。
2、开漏输出
输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).
开漏形式的电路有以下几个特点
a、利用外部电路的驱动能力,减少ic内部的驱动。当ic内部mosfet导通时,驱动电流是从外部的vcc流经r pull-up ,mosfet到gnd。ic内部仅需很下的栅极驱动电压。
b、开漏是用来连接不同电平的器件,匹配电平用的,因为开漏引脚不连接外部的上拉电阻时,只能输出低电平,如果需要同时具备输出高电平的功能,则需要接上拉电阻,很好的一个优点是通过改变上拉电源的电压,便可以改变传输电平。比如加上上拉电阻就可以提供ttl/cmos电平输出等。(上拉电阻的阻值决定了逻辑电平转换的沿的速度 。阻值越大,速度越低功耗越小,所以负载电阻的选择要兼顾功耗和速度。)
c、可以将多个开漏输出的pin,连接到一条线上。通过一只上拉电阻,在不增加任何器件的情况下,形成“与逻辑”关系。这也是i2c,smbus等总线判断总线占用状态的原理。
弱点:带来上升沿的延时。因为上升沿是通过外接上拉无源电阻对负载充电,所以当电阻选择小时延时就小,但功耗大;反之延时大功耗小。所以如果对延时有要求,则建议用下降沿输出。
3、复用开漏输出、复用推挽输出
理解为gpio口被用作第二功能时的配置情况
4、浮空输入
由于浮空输入一般多用于外部按键输入,浮空输入状态下,io的电平状态是不确定的,完全由外部输入决定,如果在该引脚悬空的情况下,读取该端口的电平是不确定的。
5、上拉输入模式
区别在于没有输入信号的时候默认输入高电平(因为有弱上拉)。上拉电阻就是为了保证无信号输入时输入端的电平为高电平,同样还有下拉电阻它是为了保证无信号输入时输入端的电平为低电平。
6、下拉输入模式
区别在于没有输入信号的时候默认输入低电平(因为有弱下拉)
7、模拟输入
输入模拟信号
在stm32中常用io模式
(1) 浮空输入_in_floating ——浮空输入,可以做key识别,rx1
(2)带上拉输入_ipu——io内部上拉电阻输入
(3)带下拉输入_ipd—— io内部下拉电阻输入
(4) 模拟输入_ain ——应用adc模拟输入,或者低功耗下省电
(5)开漏输出_out_od ——io输出0接gnd,io输出1,悬空,需要外接上拉电阻,才能实现输出高电平。当输出为1时,io口的状态由上拉电阻拉高电平,但由于是开漏输出模式,这样io口也就可以由外部电路改变为低电平或不变。可以读io输入电平变化,实现c51的io双向功能
(6)推挽输出_out_pp ——io输出0-接gnd, io输出1 -接vcc,读输入值是未知的
(7)复用功能的推挽输出_af_pp ——片内外设功能(tx1,i2c的scl,sda)
(8)复用功能的开漏输出_af_od——片内外设功能(mosi,miso.sck.ss)
通常有5种方式使用某个引脚功能,它们的配置方式如下:
1)作为普通gpio输入:根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入,同时不要使能该引脚对应的所有复用功能模块。
2)作为普通gpio输出:根据需要配置该引脚为推挽输出或开漏输出,同时不要使能该引脚对应的所有复用功能模块。
3)作为普通模拟输入:配置该引脚为模拟输入模式,同时不要使能该引脚对应的所有复用功能模块。
4)作为内置外设的输入:根据需要配置该引脚为浮空输入、带弱上拉输入或带弱下拉输入,同时使能该引脚对应的某个复用功能模块。
5)作为内置外设的输出:根据需要配置该引脚为复用推挽输出或复用开漏输出,同时使能该引脚对应的所有复用功能模块。
如果有多个复用功能模块对应同一个引脚,只能使能其中之一,其它模块保持非使能状态。
